真空上料机的工作原理和结构分析

真空上料机是利用真空发生器作为真空源的一种真空输送机，利用该真空加料机可以将物料从容器中直接送入混合机、反应器、料斗、压片机、包装机、振动筛、整粒机、湿法制粒机、干法制粒机和粉碎机中去。该机减轻了工人的劳动强度，杜绝了粉尘污染，保证生产符合“GMP”要求。

一、工作原理：

当按下“开/关”按键时，压缩空气进入真空发生器，同时料斗的放料门在气缸推动下关闭，料斗中产生真空。真空加料机在真空下形成一股气流，在这股气流的作用下，被输送的物料经软管输送到真空料斗

中，一定时间后（上料时间，可调整）压缩空气被关闭，气动真空泵无法产生真空，同时料斗的放料门在气缸推动下开启，真空加料机真空消失，物料从放料门自动放入受料设备中（如压片机，包装机等）。同

时，储存在气包中的压缩空气反吹过滤器，过滤器自动清洗；一定时间后（放料时间，可调节），压缩空气重新启动，气动真空泵产生真空，放料门关闭，真空加料机再次加料，周而复始，物料被源源不断地送

入受料设备中。

对料位控制的真空加料机，受料设备的料斗中物料通过料位计完成自动加料。当受料设备的料斗高于某一位置时，电动真空上料机停止动作进入待机状态；当料位低于某一位置时，真空加料机自动启动，完成对受料设备的加料。

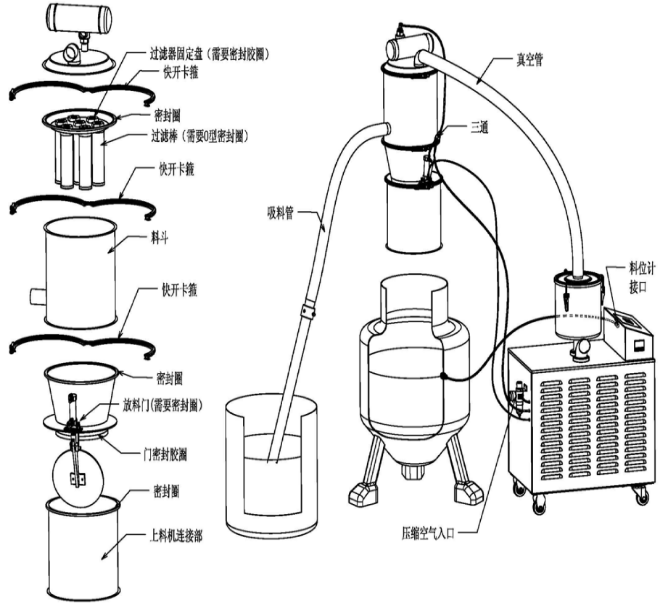

二、结构分析：

真空加料机

三、电动和气动真空上料机的区别：

电动真空上料机使用电机驱动，常用的有罗茨真空泵、水循环真空泵，真空度高能耗低，无需能量转换，设备使用效率高。适用范围广，多台真空上料机可使用水循环真空泵搭建真空泵站。

气动真空上料机，顾名思义使用压缩空气当动力源，接入真空发生器转换为真空提供动力。特别适用于用制药洁净车间，噪音小，缺点是能耗高，需要配大功率空压机，提供压缩空气。
