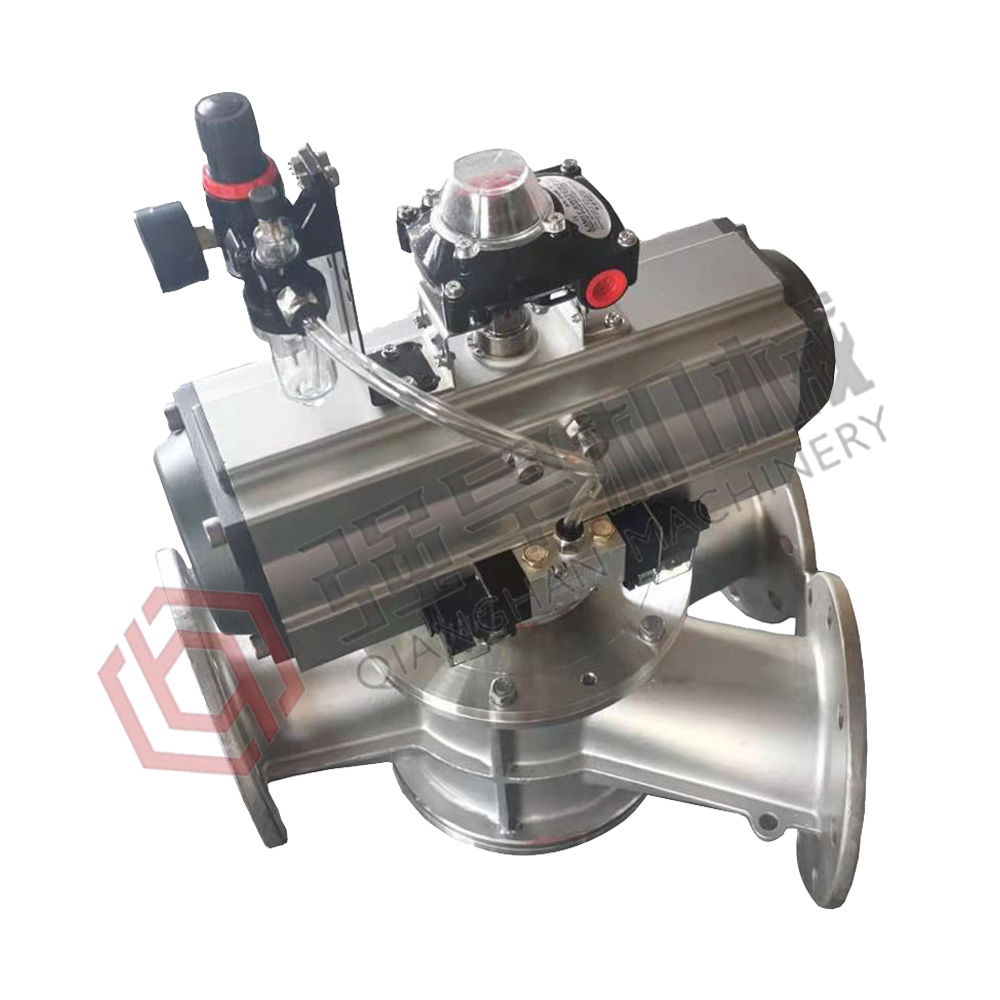

三通阀-气动式三通换向阀

三通阀阀体有三个口，一进两出，(左进，右和下出)和普通阀门不同的是底部有一出口，当内部阀芯在不同位置时，出口不同，如阀芯在下部时，左右相通，如阀芯在上部时，右出口被堵住，左和下口通。因为左口和右口不在一条水平线上。当高加紧急解列时，阀门关闭，给料走旁路。
基本结构：主要有箱体、翻板、摆杆、气缸、行程开关等组成。
三通换向器、三通分流阀、粉料三通式换向阀、三通阀
结构性能

阀门的箱体是阀门的主体，要有足够的刚度和强度，以保证与进料管和出料管的联结和承受自重和物料重，因此由8—10mm厚的钢板焊接而成，同时要保证翻板在其内不受刮、碰影响的翻转，供物料通过。

翻板是关闭和开通物料流量的主要部件，因此要求有足够的刚度、强度和耐磨性，因此选用8--14mm厚的钢板制成，为了保证耐磨性，在阀门体内侧板、翻板两面衬挂耐磨性好的聚氨脂板或65Mn板，为了降低料流在翻板上的流速，在其上加横档板以降低流速，减少磨损。
使用与保养
三通阀在使用前，首先检查其内部有无异物，卡刮翻板，气源压力应达到额定气压，管路应严密无泄漏，压缩空气应干净，应有过滤器和油雾器，活塞杆、连杆应灵活自如。连接点螺栓、螺母不得有松动，气缸不得有泄露，检查行程开关控制的位置是否合适，如不正确应调整行程开关的位置。
三通换向阀、三通换向器、三通分流阀
