气力输送

又称气流输送，利用气流的能量，在密闭管道内沿气流方向输送颗粒状物料，是流态化技术的一种具体应用。气力输送装置的结构简单，操作方便，可作水平的、垂直的或倾斜方向的输送，在输送过程中还可同时进行物料的加热、冷却、干燥和气流分级等物理操作或某些化学操作。

一.简介

与机械输送相比，此法能量消耗较大，颗粒易受破损，设备也易受磨蚀。含水量多、有粘附性或在高速运动时易产生静电的物料，不宜于进行气力输送。气力输送的主要特点是输送量大，输送距离长，输送速度较高;能在一处装料，然后在多处卸料。

根据颗粒在输送管道中的密集程度，气力输送分为:

①稀相输送：固体含量低于1-10kg/m³，操作气速较高(约18～30m/s)，输送距离基本上在300m 以内。现成熟设备料封泵来说，输送操作简单无机械转动部件，输送压力低，无维修、免维护。

②密相输送：固体含量10-30kg/m³或固气比大于25的输送过程。操作气速较低，用较高的气压压送。 现成熟设备仓泵，输送距离达到500m 以上，适合较远距离输送，但此设备阀门较多，气动、电动设备多。输送压力高，所有管道需用耐磨材料。

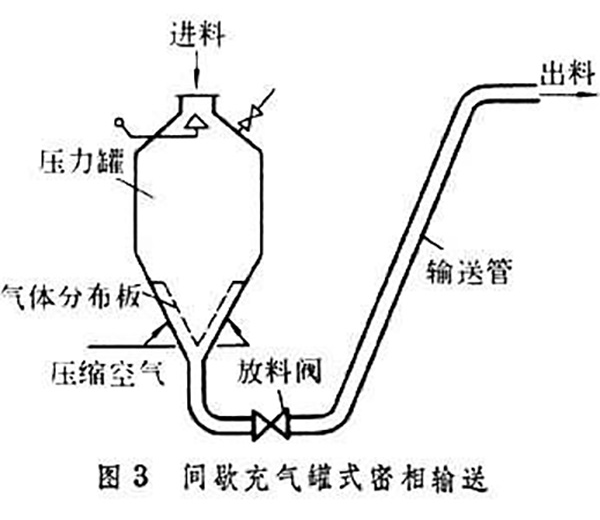

间歇充气罐式密相输送(图3)。是将颗粒分批加入压力罐，然后通气吹松，待罐内达一定压力后，打开放料阀，将颗粒物料吹入输送管中输送。

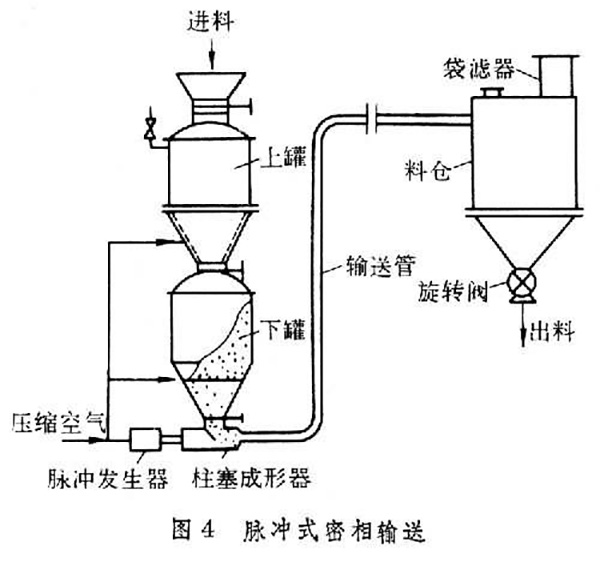

脉冲式输送(图4)。是将一股压缩空气通入下罐，将物料吹松;另一股频率为20～40min-1脉冲压缩空气流吹入输料管入口，在管道内形成交替排列的小段料柱和小段气柱，借空气压力推动前进。

③负压输送:气力输送管道内压力低于大气压，自吸进料，但须在负压下卸料，能够输送的距离较短;优点:设备投资、负荷较小。缺点:运行流速高，管道磨损严重，磨损出现漏洞无法察觉。

在水平管道中进行稀相输送时，气速应较高，使颗粒分散悬浮于气流中。气速减小到某一临界值时，颗粒将开始在管壁下部沉积。此临界气速称为沉积速度。这是稀相水平输送时气速的下限。操作气速低于此值时，管内出现沉积层，流道截面减少，在沉积层上方气流仍按沉积速度运行。

在垂直管道中作向上气力输送，气速较高时颗粒分散悬浮于气流中。在颗粒输送量恒定时,降低气速,管道中固体含量随之增高。当气速降低到某一临界值时，气流已不能使密集的颗粒均匀分散,颗粒汇合成柱塞状,出现腾涌现象，压力降急剧升高。此临界速度称噎塞速度，这是稀相垂直向上输送时气速的下限。对于粒径均匀的颗粒，沉积速度与噎塞速度大致相等。但对粒径有一定分布的物料,沉积速度将是噎塞速度的2～6倍。

二.类型

气力输送按工作原理大致可分为吸送式与压送式两种类型。

吸送式气力输送---是将大气与物料一起吸入管道内，用低气压力的气流进行输送，因而又称为真空吸送。压送式气力输送---是用高于大气压力的压缩空气推动物料进行输送的。

吸送式的特点

1、适用于从多处向一处集中输送。供料点可以是一个或几个，料管可以装一根或多根支管。不但可以将多处供料点的物料依次输送卸料点，而且也可以同时将多处供料点的物料输送至卸料点。

2、在负压作用下，物料很容易被吸入，因此喉管处的供料简单。料斗可以敞开，能连续地供料和输送。

3、物料在负压下输送，水分易于蒸发，因此对水分较高的物料，比压送式易于输送;对加热状态下供给的物料 ，经输送可起到冷却作用。

4、部件要保持密封，国面分离器、除尘器、锁风器等部件的构造比较复杂。

5、风机设在系统末端，要求空气净化程度高。

压送式的特点

1、适用于从一处向几处进行分散输送。即供料点是一个，而卸料点可以是一个或者是几个。

2、与吸送式相比，浓度与输送距离可大为增加。

3、在正压情况下，物料易从排料口卸出，因而分离器、除尘器的构造简单，一般不需要锁风器。

4、鼓风机或空气压缩机在系统首端，对空气净化程度要求低。

5、在正压作用下，物料不易进入输送管，因此供料装置构造比较复杂。

三.组成

气力输送设备由四大部分组成:1:气源部分2:料封泵3:落灰斗及落灰管4:输灰管道。其中料封泵及落灰斗生产厂负责。其余部分由用户自配。料封泵由进气部分、扩散混合室、出料部分组成。进气部分由进气调节阀、活动风管、调整机构、喷嘴等组成。扩散混合室由泵体、气化装置、上部落灰斗组成，出料部分由扩压器(渐缩管、渐扩管)出灰短节组成。

四.原理

由气源来的低压空气，经调节阀(或减压阀)蝶式止回阀、活动风管、喷嘴进入泵体扩散室内，当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时，即被吹散。加之底部气化装置的气化作用，使物料气化而成悬浮状态。此后即被高速气流送入扩压器的渐缩管内，流经喉部扩散管，进入输送管路，送至所要求的卸料点，即完成送料过程。

五.装置

装置概述

气力输送装置属于密相中压气力输送，适用于不易破碎颗粒、粉料气力输送物料的输送。广泛应用于铸造、化工、医药、粮食的行业。

气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统，可以配自动控制电控系统，实现整个系统无人控制及配合PLC自动控制。

装置分类

气力输送装置有三种，FC同类型:

(1)吸送式气力输送装置(负压的)，它是由鼓风机在管道中造成负压，使成件物料进行运动;

(2)压送式气力输送装置(正压的)，在管道中由于压缩空气的作用，使物料在管道中进行运动;

(3)混合式气力输送装置(正压二负压的)，在装置中部分输送管道处于压送状态，而另一部分处于负压状态，或是物料在压力作用下向一个方向移动，而返回运动是靠管道中负压作用。

装置特点

1.物料在密闭管道内运行，不扬尘，环境整洁。

2.能耗低，噪音小。

3.管道布置灵活，占地小。

4.可远距离输送，达到500米以上。
